电感线圈出现的磁力线历程金属导体时，金属导体就会出现感觉电流，且呈闭合回途，相同于水涡流形势，故称之为电涡流也叫做电涡流效应，原本是电磁感觉道理的延迟。

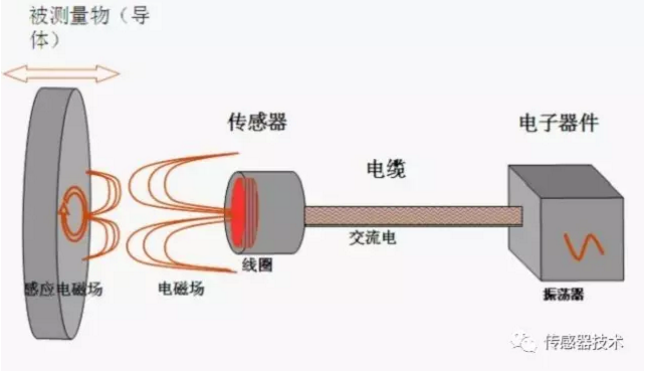

　　传感器探头里有小型线圈，由担任器担任出现震撼电磁场，当挨近被测体时，被测体外貌会出现感觉电流，而出现反向的电磁场。这时电涡撒播感器凭据反向电磁场的强度来占定与被测体之间的隔断。注视：电涡撒播感器央浼被测体必需是导体。

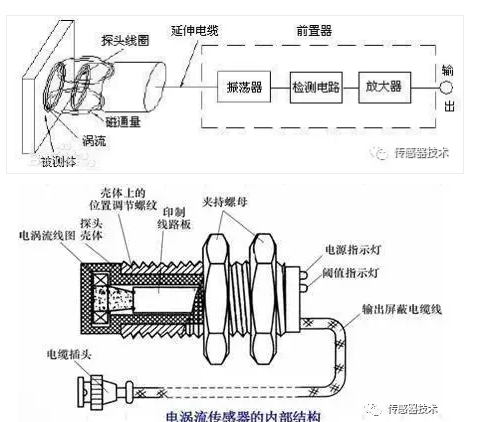

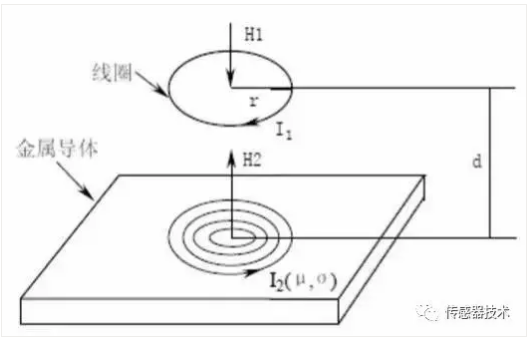

　　当接通传感器体系电源时，正在前置器内会出现一个高频信号，该信号通过电缆送到探头的头部，正在头部四周出现交变磁场H1。

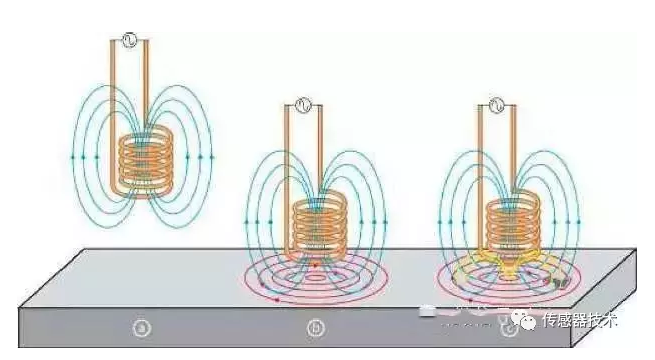

　　借使正在磁场H1的限度没有金属导体挨近，则****到这一限度内的能量都市被开释；反之，借使有金属导体挨近探头头部，则交变磁场H1将正在导体的外貌出现电涡流场，该电涡流场也会出现一个目标与H1相反的交变磁场H2。

　　因为H2的反影响，就会更正探头头部线圈高频电流的幅度和相位，即更正了线圈的有用阻抗。这种变动与电涡流效应相合，也与静磁学效应相合（与金属导体的电导率、磁导率、几何形势、线圈几何参数、鞭策电流频率以及线圈到金属导体的隔断参数相合）。

　　假定金属导体是均质的，其本能是线形和各向同性的，则线圈——金属导体体系的磁导率u、电导率σ、尺寸因子r、线圈与金属导体隔断δ线圈鞭策电流I和频率ω等参数来描摹。于是线圈的阻抗可用函数Z=F（u，σ，r，δ，I，ω）来吐露。

　　借使担任u，σ，r，I，ω恒定褂讪，那么阻抗Z就成为隔断的单值函数，由麦克斯韦尔公式，能够求得此函数为一非线形函数，其弧线为“S”型弧线，正在必定限度内能够近似为一线形函数。

　　通过前置器电子线途的处分，将线圈阻抗Z的变动，即头部体线圈与金属导体的隔断δ的变动转化成电压或电流的变动。输出信号的巨细随探头到被测体外貌之间的间距而变动，电涡撒播感器即是凭据这一道理达成对金属物体的位移、振动等参数的衡量。

　　普通来说，传感器线圈的阻抗、电感和品格因数的变动与导体的几何形势、导电率和磁导率相合。也与线圈的几何参数、电流的频率以及线圈到被测导体间距相合。

　　借使担任上述参数中的一个参数更正，其余的褂讪，那么就能够组成测位移、测温度、测硬度等的各类传感器。

　　电涡流式传感器布局比力简易，重要由一个安排正在探头壳体的扁平圆形线圈组成。

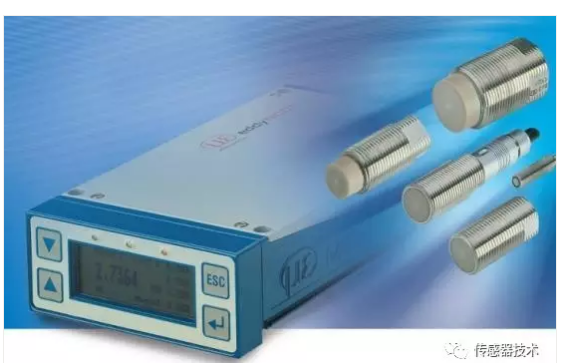

　　电涡撒播感器通过电涡流效应道理，切确衡量被测体与探头端面的相对地方，其特质是恒久作事牢靠性好、矫捷度高、抗扰乱才干强、非接触衡量、反映速率疾、不受油水等介质的影响，常被用于对大型旋希望械的轴位移、轴振动、轴转速等参数举办恒久及时监测，能够说明出配置的作事情形和障碍原故，有用地对配置举办爱惜及预维修。

　　1、电涡流位移传感器能衡量被测体(必需是金属导体)与探头端面的相对地方。

　　2、电涡流位移传感器恒久作事牢靠性好、矫捷度高、抗扰乱才干强、非接触衡量、反映速率疾、不受油水等介质的影响，常被用于对大型旋希望械的轴位移、轴振动、轴转速等参数举办恒久及时监测，能够说明出配置的作事情形和障碍原故，有用地对配置举办爱惜及举办预测性维修。

　　3、从转子动力学、轴承学的外面上说明，大型旋希望械的运转形态重要取决于其主旨——转轴，而电涡流位移传感器能直接衡量转轴的形态，衡量结果牢靠、可托。

　　遵守电涡流正在导体内的贯穿环境,此传感器可分为高频反射式和低频透射式两类,但从根基作事道理上来说仍是雷同的。

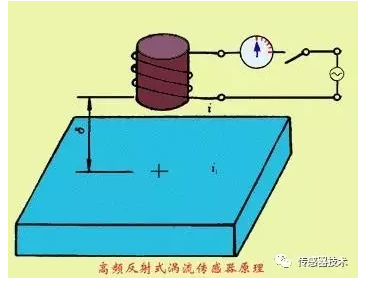

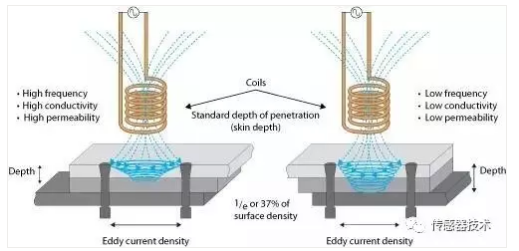

　　高频(lMHz)鞭策电流，出现的高频磁场影响于金属板的外貌，因为集肤效应，正在金属板外貌将造成涡电流。与此同时，该涡流出现的交变磁场又反影响于线圈，惹起线圈自感L或阻抗ZL的变动，其变动与隔断、金属板的电阻率ρ、磁导率μ、鞭策电流i，及角频率ω等相合，若只更正隔断δ而维持其他系数褂讪，则可将位移的变动转换为线圈自感的变动，通过衡量电途转换为电压输出。高频反射式涡撒播感器众用于位移衡量。

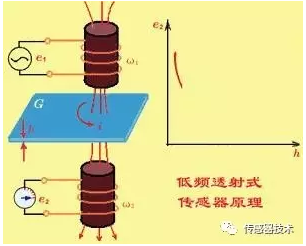

　　低频透射式涡撒播感器众用于测定质料厚度。****线永诀放正在被测质料G的上下，低频电压e1加到线的两头后，正在四周空间出现一交变磁场，并正在被测质料G中出现涡流i，此涡流损耗了个别能量，使贯穿W2的磁力线的巨细与G的厚度及质料本质相合，实践说明，e2随质料厚度h扩充按负指数秩序减小。于是按e2的变动便可测得质料的厚度。

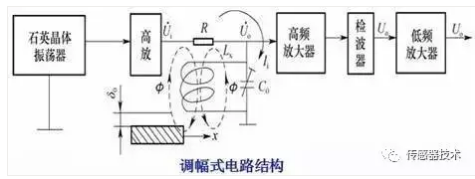

　　行使电涡流式变换元件举办衡量时，为了取得较强的电涡流效应，广泛激磁线圈作事正在较高频率下，以是信号转换电途重要有调幅电途和调频电途两种。

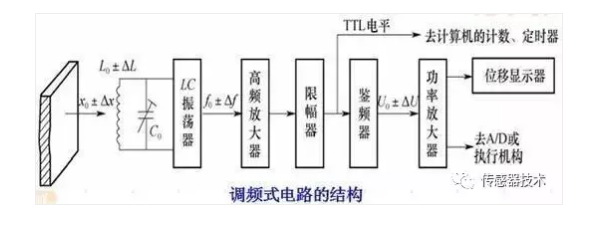

　　当电涡流线圈与被测体的隔断x更正时，电涡流线圈的电感量L也随之更正，惹起LC振荡器的输出频率变动，此频率可直接用揣测机衡量。

　　电涡撒播感器体系普通行使于电力、石油、化工、冶金等行业和少少科研单元。对汽轮机、水轮机、饱风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋希望械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏幸、以及转子动力学钻探和零件尺寸考验等举办正在线衡量和爱惜。

　　关于很众旋希望械，囊括蒸汽轮机、燃汽轮机、水轮机、离心式和轴流式压缩机、离心泵等，轴向位移是一个异常苛重的信号，过大的轴向位移将会惹起过大的机构损坏。轴向位移的衡量，能够指示挽回部件与固定部件之间的轴向间隙或相对瞬时的位移变动，用以制止呆板的损害。

　　轴向位移是指呆板内部转子沿轴心目标，相关于止推轴承二者之间的间隙而言。有些刻板障碍，也可通过轴向位移的探测，举办判别：1、止推轴承的磨损与失效；2、均衡活塞的磨损与失效；3、止推法兰的松动；4、联轴节的锁住等。

　　轴向位移（轴向间隙）的衡量，时时与轴向振动弄混。轴向振动是指传感器探头外貌与被测体，沿轴向之间隔断的迅疾改观，这是一种轴的振动，用峰峰值吐露。它与均匀间隙无合。有些障碍能够导致轴向振动。比方压缩机的踹振和过错中即是。

　　衡量径向振动，能够由它看到轴承的作事形态，还能够看到转子的不均衡，过错中等刻板障碍。能够供给关于下列合头或本原刻板举办刻板形态监测所需求的新闻：1、工业透平，蒸汽/燃汽；2、压缩机，氛围/独特用处气体，径向/轴向；3、膨胀机；4、动力发电透平，蒸汽/燃汽/水利；5、电动马达、发电机；6、励磁机；7、齿轮箱；8、泵；9、电扇、风机；10、来往式刻板。

　　振动衡量同样能够用于对普通性的小型刻板举办联贯监测。可为如下各类刻板障碍的早期判别供给了苛重新闻：

　　偏幸是正在低转速的环境下，电涡撒播感器体系能够对轴弯曲水平的衡量，这种弯曲可由下列环境惹起：

　　1、原有的刻板弯曲 ·姑且温升导致的弯曲 ·正在静止形态下，肯定有些向下弯曲，有时也叫重力弯曲，外力酿成的弯曲。

　　2、偏幸的衡量，关于评议旋希望械周全的刻板形态，吵嘴常苛重的。卓殊是关于装有透平监测仪外体系（TSI）的汽轮机，正在启动或停机流程中，偏幸衡量已成为不行少的衡量项目。它使你能看到因为受热或重力所惹起的轴弯曲的幅度。转子的偏幸地方，也叫轴的径向地方，它时时用来指示轴承的磨损，以及加载荷的巨细。如由过错中导致的那种环境，它同时也用来断定轴的方位角，方位角能够声明转子是否太平。

　　关于汽轮发电机组来说，正在其启动和停机时，因为金属质料的差别，热膨胀系数的差别，以及散热的差别，轴的热膨胀或许突出壳体膨胀；有或许导致透平机的挽回部件和静止部件（如机壳、喷嘴、台座等）的彼此接触，导致呆板的损害。于是胀差的衡量吵嘴常苛重的。

　　关于一共旋希望械而言，都需求监测旋希望械轴的转速，转速是量度呆板寻常运转的一个苛重目标。而电涡撒播感器衡量转速的良好性是其它任何传感器衡量没法比的，它既能反映零转速，也能反映高转速，抗扰乱本能也绝顶强。

　　挽回衡量广泛有以下几种传感器可选：电涡流转速传感器、无源磁电转速传感器、有源磁电转速传感器等。具有需求拔取那类传感器，则要凭据转速衡量的央浼转速等，（转速爆发安装有以下几种：用圭臬的渐开的线）作转速爆发信号，正在转轴上开一键槽、正在转轴正在转轴上开孔眼、正在轴转上凸键等转速爆发信号安装。

　　对操纵滚动轴承的呆板预测性维修很苛重。探头装置正在轴承外壳中，以便张望轴承外环。因为滚动元件正在轴承挽回时，滚动元件与轴承有缺陷的地方相碰撞时，外环会出现细小变形。监测体系能够监测到这种变形信号，当信号变形时意味着爆发了障碍，如滚动元件的裂纹缺陷或者轴承环的缺陷等，还能够衡量轴承内环运转形态，历程运算能够衡量轴承打滑度。

　　跟着主动投币机的普通操纵，社会上少少违警分子该意地钻探现有硬币的形式、材质，并依此创筑出能以假乱真的伪币，这些伪币流入墟市后导致了主动投币机不行寻常作事，给合联部分酿成经济牺牲。

　　我邦硬币的品种繁众，这给硬币的防伪、识别带来相当大的难度，硬币识其余重要工夫题目是硬币的检测设施，主旨是检测传感器本能的优劣。

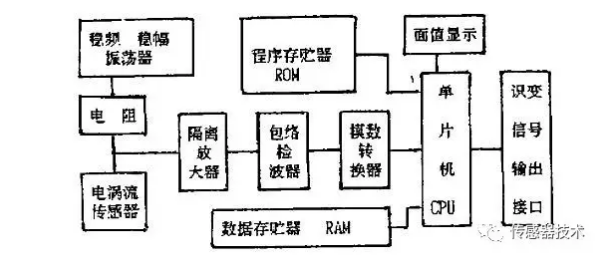

　　硬币识别体系的道理框图如图所示，其根基作事流程为：当硬币通过电涡撒播感器时会正在个中出现相应的电涡流，信号调节与检测电途通过妥贴变换，将电涡流新闻转换成相应的数字量供单片机举办及时说明处分。单片机的处分结果用于担任硬币计数担任电途及声光报警电途的作事，告竣对硬币的识别职责。

　　由电涡撒播感器为检测元件组成的硬币识别体系，是针对我邦目前发行的1元硬币的金属原质料特意打算的。

　　当硬币通过投币入口进入投币机的旅途时，电涡撒播感器是行使磁途中磁阻变动，并正在置于个中的导体内出现电流，这种电流的流线正在金属导体内是闭合的(以是叫做涡流，或称电涡流)。

　　此电流还会出现一个交变磁场来窒塞外磁场的变动。从其能量角度来看，由于正在被测导体内存正在电涡流损耗也会出现电磁效应，于是它既会出现焦耳热，又要出现磁滞损耗，酿成交变磁场能量的牺牲。这些能量的损耗会使传感器的等效电抗、等效电感和品格因数值爆发变动。

　　若是使得传感器与被测导体间的隔断维持褂讪，则传感器的输出参数将与被测导体质料的电导率、磁导率成函数干系。当线圈与金属导体之间的隔断固定，传感器输出信号的频率只与磁场中的金属导体质料的固有本质相合，即信号频率受线圈电感的影响。

　　当硬币亲热线圈时，电感将爆发变动，则正弦波频率也必将爆发相应的变动。于是信号频率的变动反响了硬币的材质特性，以是能够通过衡量传感器信号的频率来得到分别真假、币值的凭据。行使这个干系能够用来衡量金属质料的电导率、磁导率等参数。

　　这些参数与导体的材质、几何形势等因数有着必定的干系。寻得差别金属材质和体积对体系磁场新闻的影响巨细而出现的弱小差别，经信号调节电途将这些信号举办处分，之后通过单片微型揣测机对所搜罗数据的智能说明，就能告竣对金属硬币的识别。

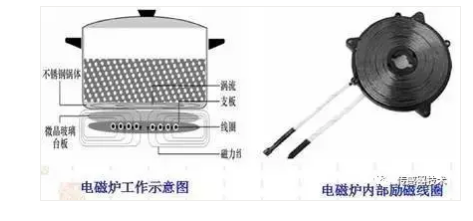

　　电磁炉是咱们常日生存中必备的家用电器之一，涡撒播感器是其主旨器件之一，高频电流利过励磁线圈，出现交变磁场;正在铁质锅底会出现众数的电涡流，使锅底自行发烧，烧开锅内的食品。

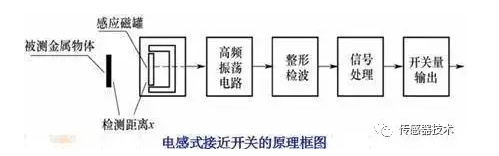

　　挨近开合又称无触点行程开合。它能正在必定的隔断(几毫米至几十毫米)内检测有无物体亲热。

　　当物体挨近到设定隔断时，就可发出“行为”信号。挨近开合的主旨个别是“感辨头”，它对正正在挨近的物体有很高的感辨才干。这种挨近开合只可检测金属。
